| ブランド名: | IDEC |
|---|---|
| モデル番号: | RJ2S-CL-D24V |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | T/T |
| コイルの電圧: | DC24V | 評価される流れ: | 8A |
|---|---|---|---|
| 接触の形態: | 2開いた2終わり | 接触材料: | 銀製のニッケル合金 |
次元:

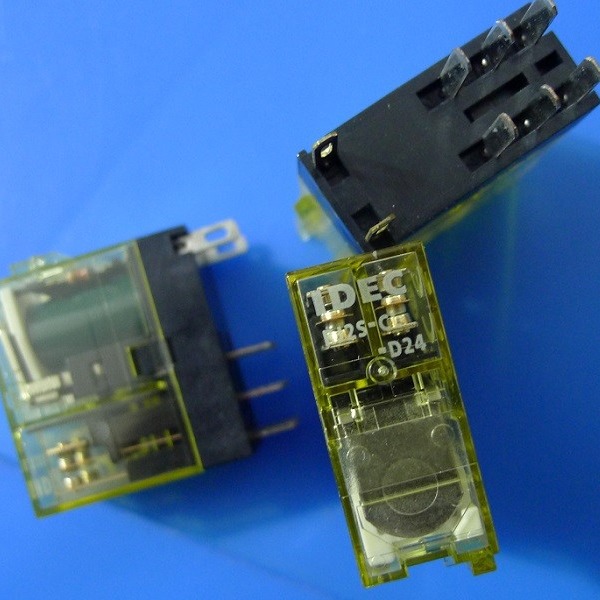

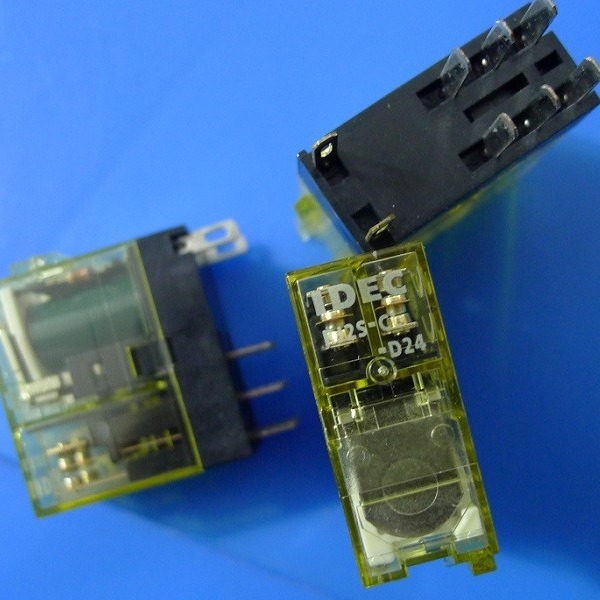

RJシリーズの特徴は力のリレーを細くします
密集した、険しい力のリレー。大きい切換え容量。
•密集した広い12.7mmだけ収容します。
大きい接触の評価
RJ1 （1棒）:16A （@250V ACを評価するULの一般使用）
RJ2 （2棒）:8A
•刃のタイプで利用できる非分極されたLEDの表示器。IDECの方向からのコイルの状態の独特な軽いガイドの構造enの高い可視性。
•優秀な電気および機械生命。
電気生命:200,000の操作（AC負荷）
機械生命:30，000,000の操作（AC負荷）
•RoHSの指導的な迎合的（EU指導的な2002/95/EC）。鉛、水銀、hexavalentクロム、PBBまたはPBEDを含んでいません）。
•ダイオード モデル:
ダイオードの逆の抵抗電圧:1000V
•、証明されるCSA確認されるUL迎合的なEN。
指定
| モデル | RJ1 | RJ2 | |
| ポーランド人の数 | 1棒 | 2棒 | |
| 接触構成 | SPDT | DPDT | |
| 接触材料 | 銀ニッケルの合金 | ||
| 保護のある程度 | IP40 | ||
| 接触抵抗（初期値） （*1） | 50mΩ最高 | ||
| 操作時間（*2）を | 15人の氏の最高 | ||
| 時間（*2）を解放して下さい | 10人の氏の最高（ダイオードと:20人の氏の最高） | ||
| 絶縁耐力 | 接触とコイル間 | 5000V AC、1分 | 5000V AC、1分 |
| 同じ棒の接触間 | 1000V AC、1分 | 1000V AC、1分 | |
| 異なった棒の接触間 | -- | 3000V AC、1分 | |
| 振動抵抗 | 作動の極端 | 55Hzへの10、広さ0.75 mm | |
| 損傷の限界 | 55Hzへの10、広さ0.75 mm | ||
| 衝撃抵抗 | 作動の極端 | 接触無し:200m2/s NCの接触:100m2/s | |
| 損傷の限界 | 1000m2/s | ||
| 電気生命（定格負荷） | AC負荷:200,000の操作の最低（1時間あたりの操作の頻度1800） | ||
| DCの負荷:100,000の操作の最低（1時間あたりの操作の頻度1800） | |||
| 機械生命（負荷無し） | ACコイル:30,000,000の操作の最低（1時間あたりの操作の頻度18,000操作） | ||
| DCのコイル:50,000,000の操作の最低（1時間あたりの操作の頻度18,000操作） | |||
| 実用温度（*3） | -40に+70℃ （凍結無し） | ||
| 作動の湿気 | 5から85% RH （凝縮無し） | ||
| 重量（およそ） |
19g （刃のタイプ）、17g （PCBの形態Cのタイプ）、16g （PCBの形態Aのタイプ） |
||
